Teslaspule

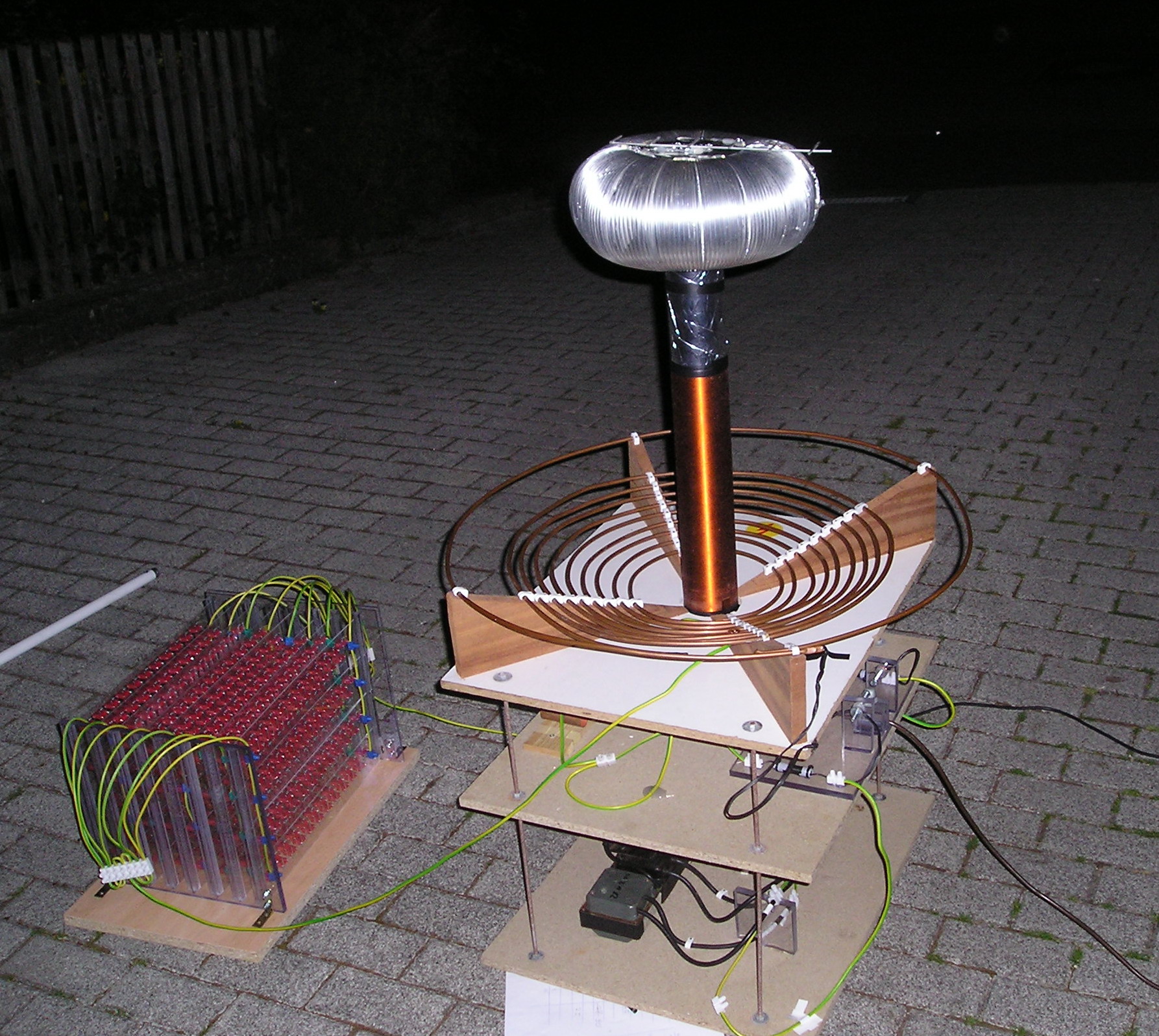

	Die Teslaspule. Oben der Toroid aus Aluflexrohr. Darunter die Sekundärspule aus 0.3mm-Kupferlackdraht, an ihrem Fuß die Primärspule aus 6mm-Kupferrohr; auf Resonanz bei 6 Primärwindungen eingestellt. Links der angeschlossene MMC (s.u.). Auf der mittleren Hauptebene ist am rechten Rand die Sicherheitsfunkenstrecke zu erkennen; auf der untersten Ebene befinden sich schließlich 3 OBITs (Ölheizungs-Zündtrafos, rauchen leider öfters mal ab - ursprünglich waren es mal 5 Stück): 10kV bei 60mA, also 600W ist die Versorgung der Teslaspule.

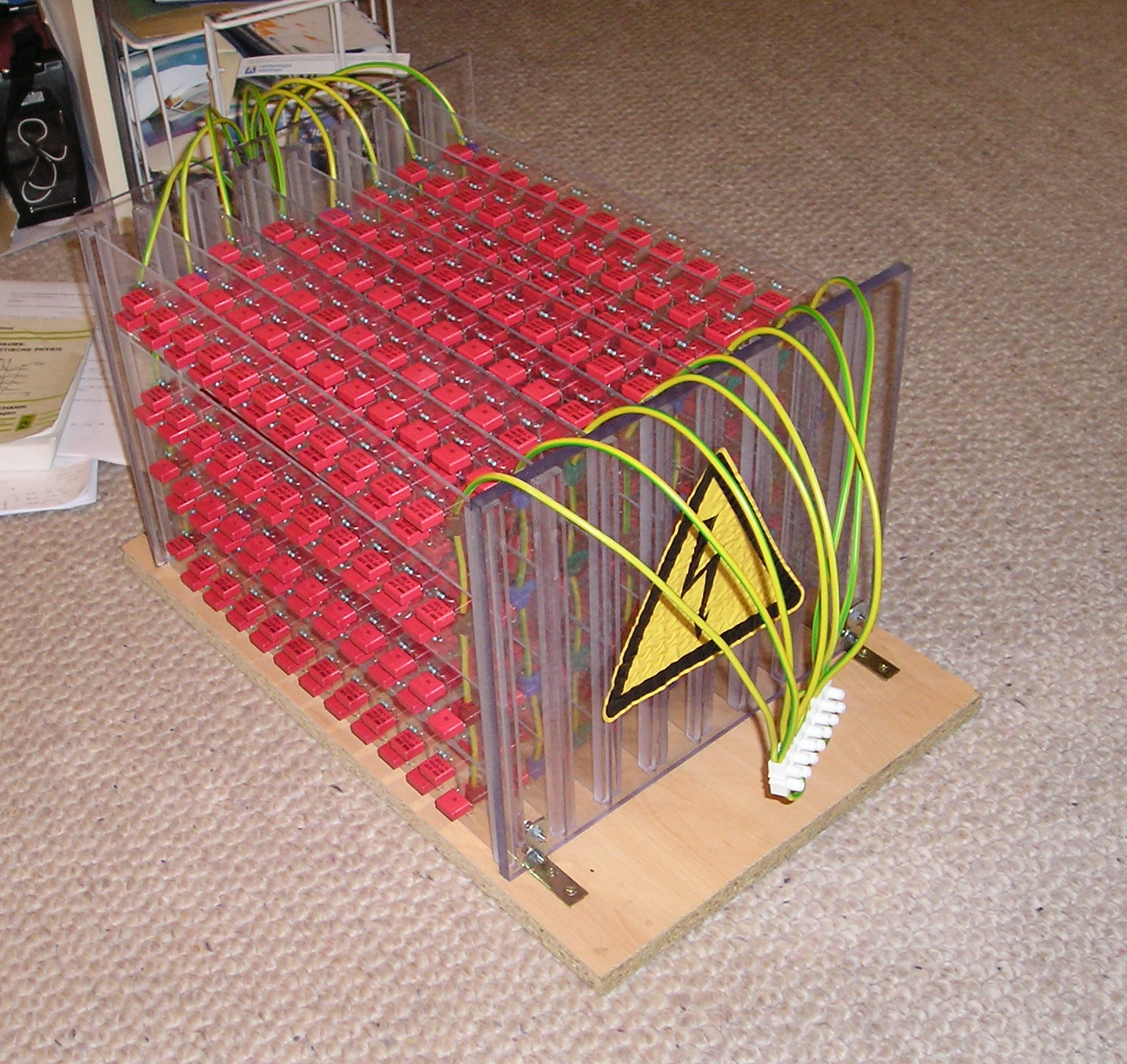

	Der Kondensator: MMC-Bauweise für 32nF bei ca. 35kV Spannungsfestigkeit. 704 WIMA MKP10 zu je 22nF, jeweils bis 1600V DC, zusammengeschaltet. Parallel zu den Kondensatoren 3,9MΩ-Widerstände (¼W) um die gleichmäßige Ladungsverteilung sicherzustellen.

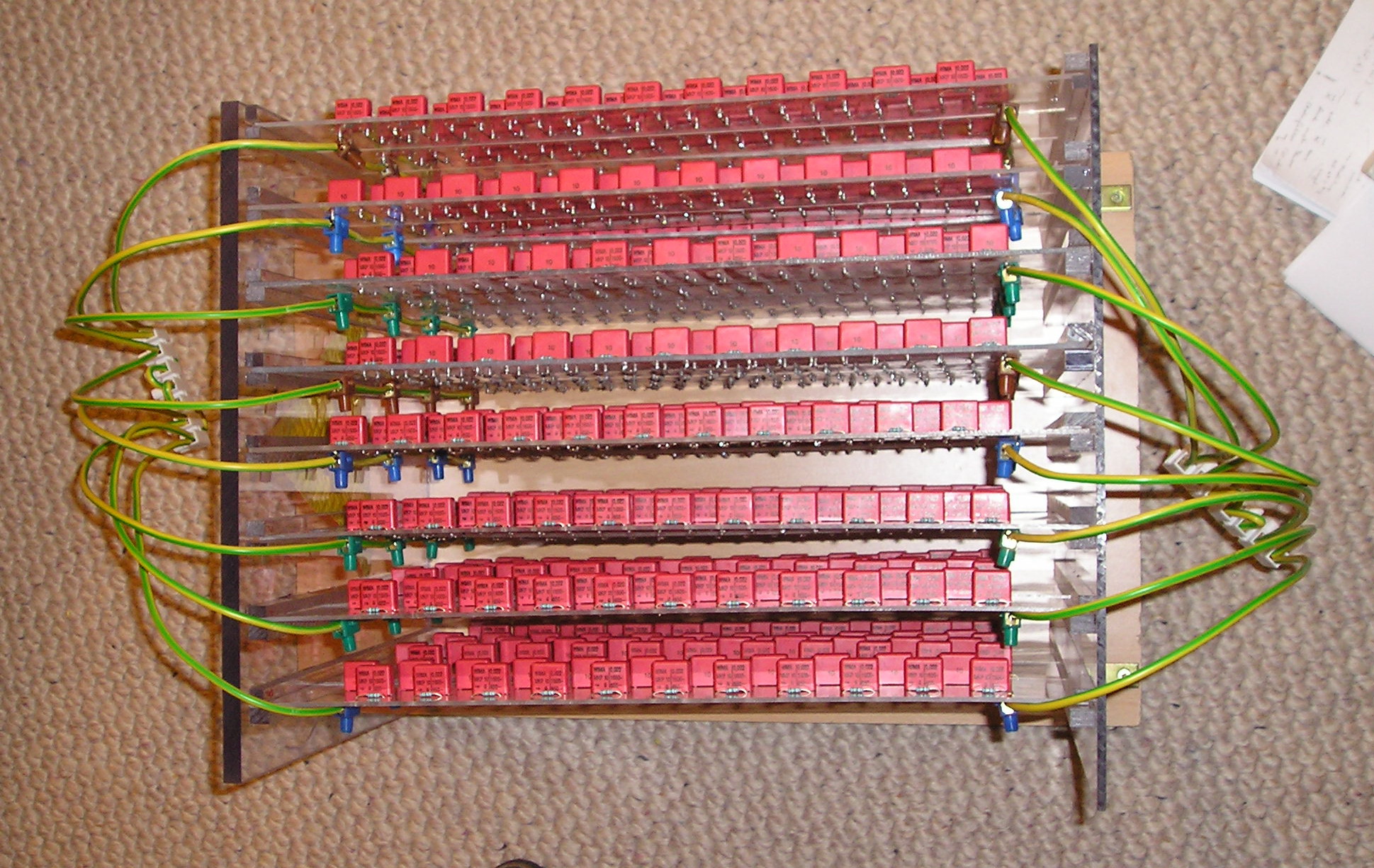

	Der MMC: Je 22 WIMAs in Reihe auf Plexiglasplatten, davon 32 parallel. Das ganze in einem schicken Plexiglas-Gehäuse untergebracht. Die ganzen Kondensatoren und Widerstände gabs für insgesamt 20 Euro bei eBay.

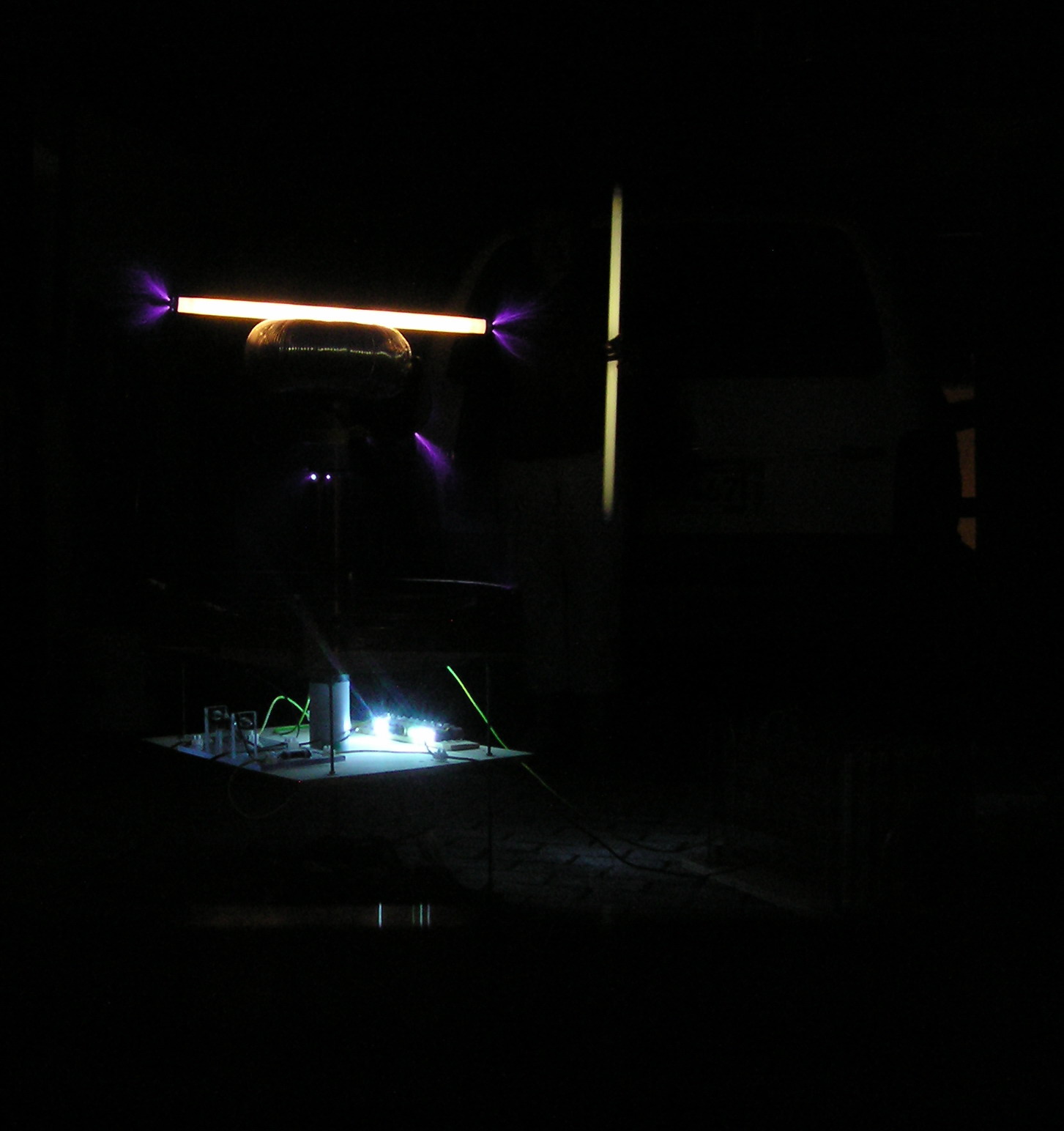

	Eine (kaputte) Neonröhre auf dem Toroid beginnt durch das starke hochfrequente elektromagnetische Feld der Teslaspule zu leuchten. Hinten eine weitere Röhre in ca. 2m Abstand zur Teslaspule in der Hand gehalten.

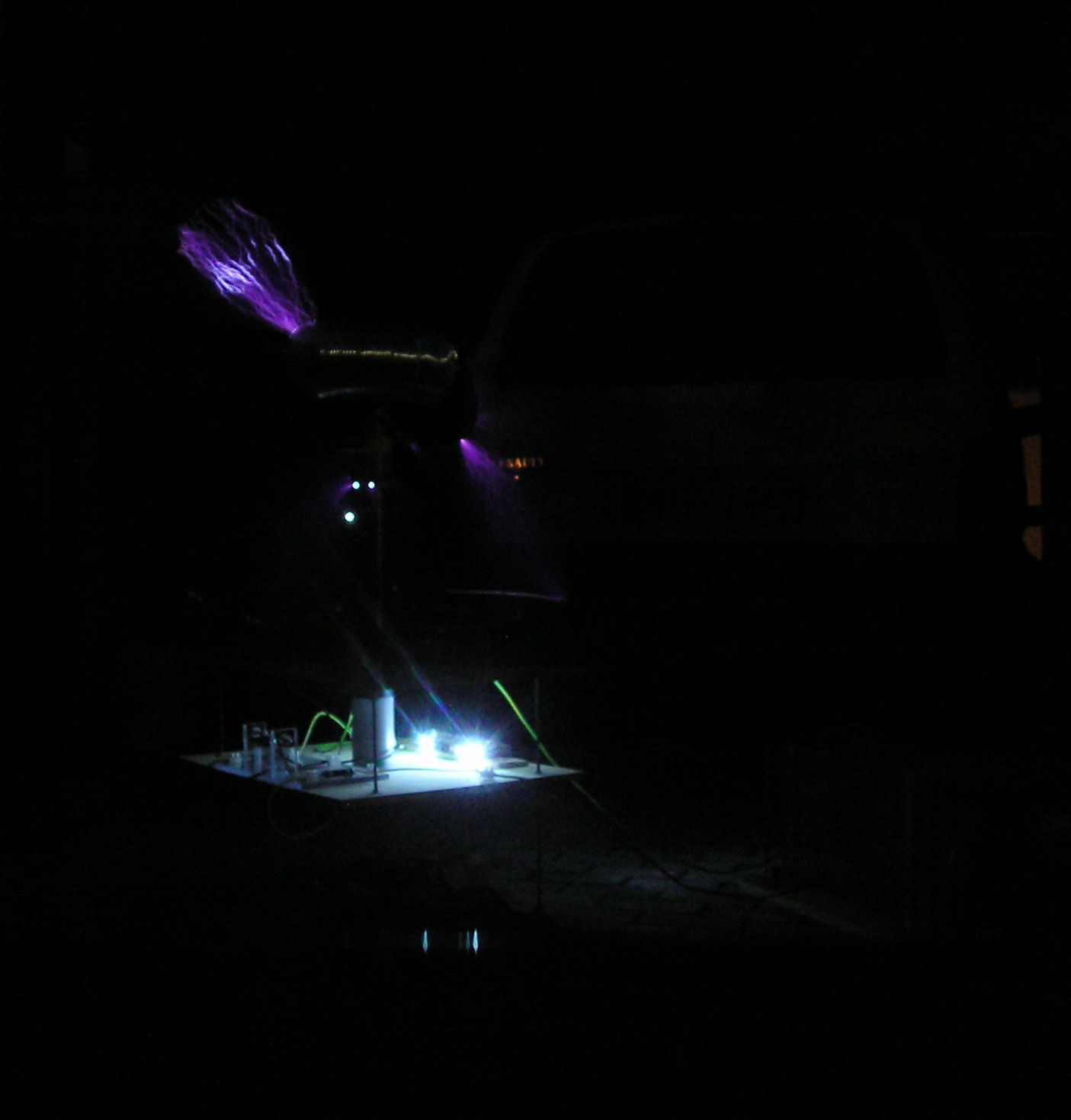

	Überschläge gegen Erde: In ein geerdetes Kabel schlagen stärkere Blitze über, mit einer Länge von bis zu 25cm. Ohne Resonanzabstimmung (und nachdem von 5 OBITs bereits 2 den Geist aufgegeben haben) - da sollte noch deutlich mehr gehen. Mit 4 OBITs sind auf jeden Fall die Blitze intensiver. Am rechten unteren Funkenausbruch lässt sich schwach eine Ionisation in Richtung des Strike Rails erkennen.

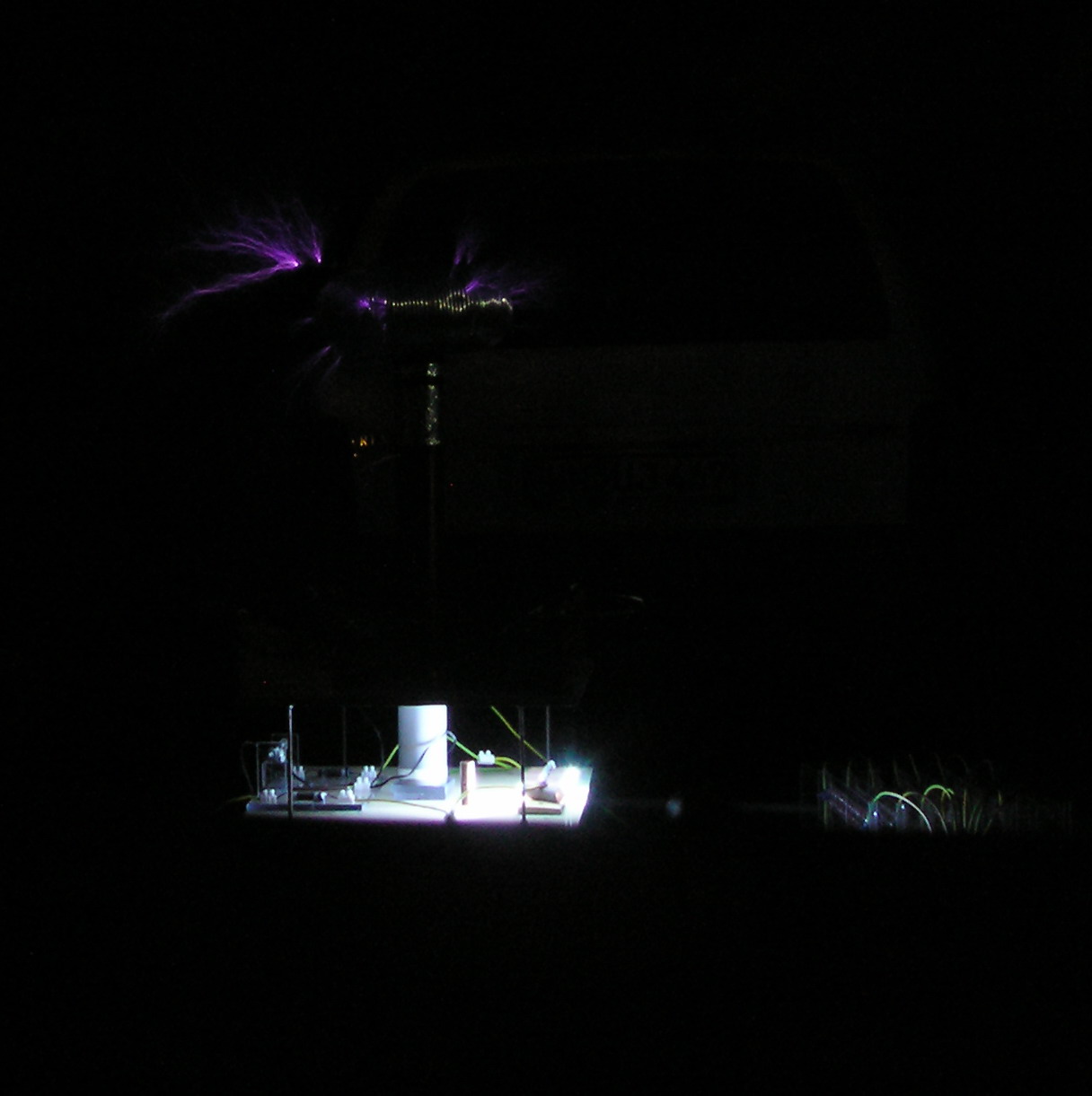

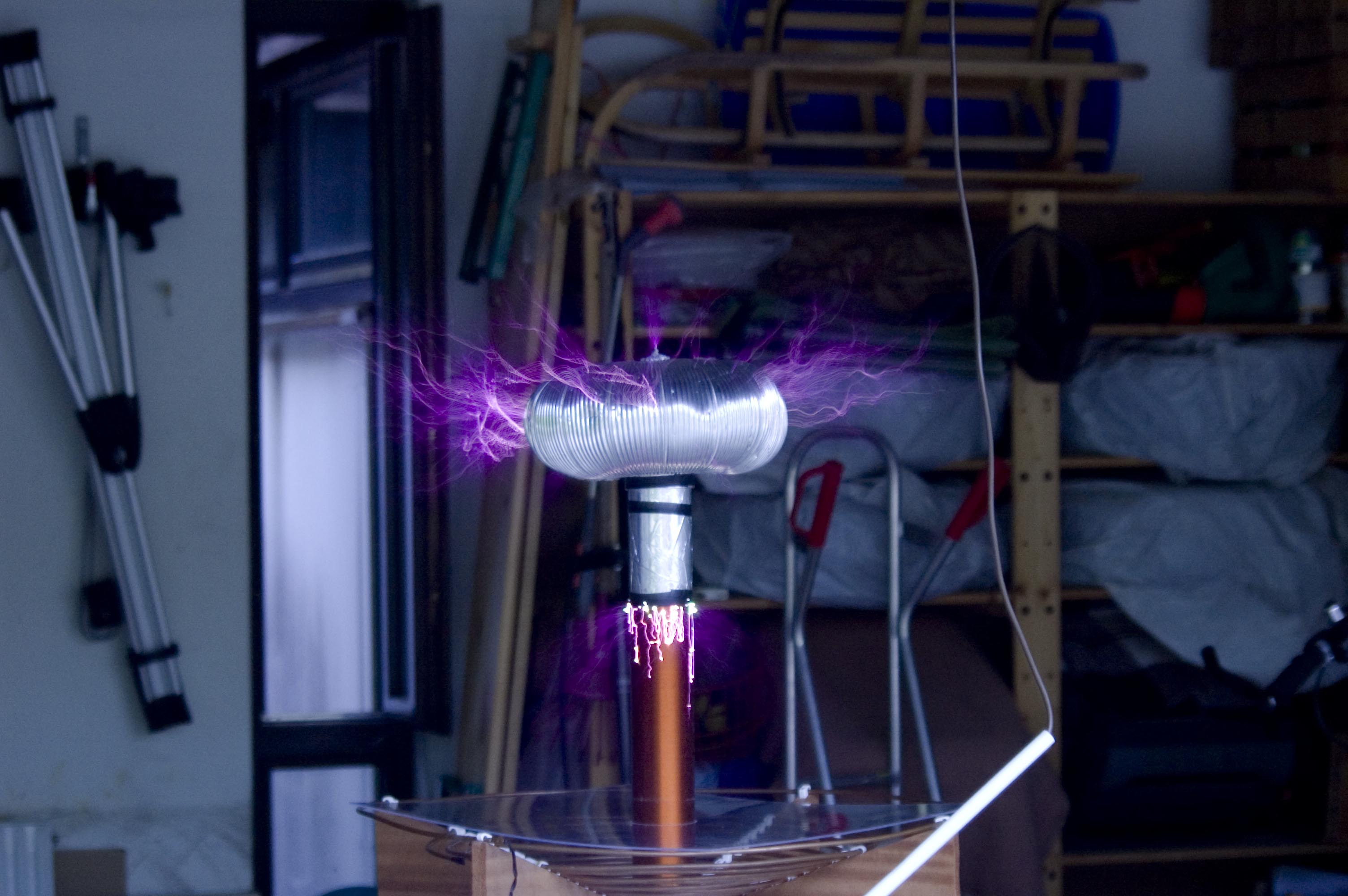

	Fröhlich in den leeren Raum züngelnde Entladungen.

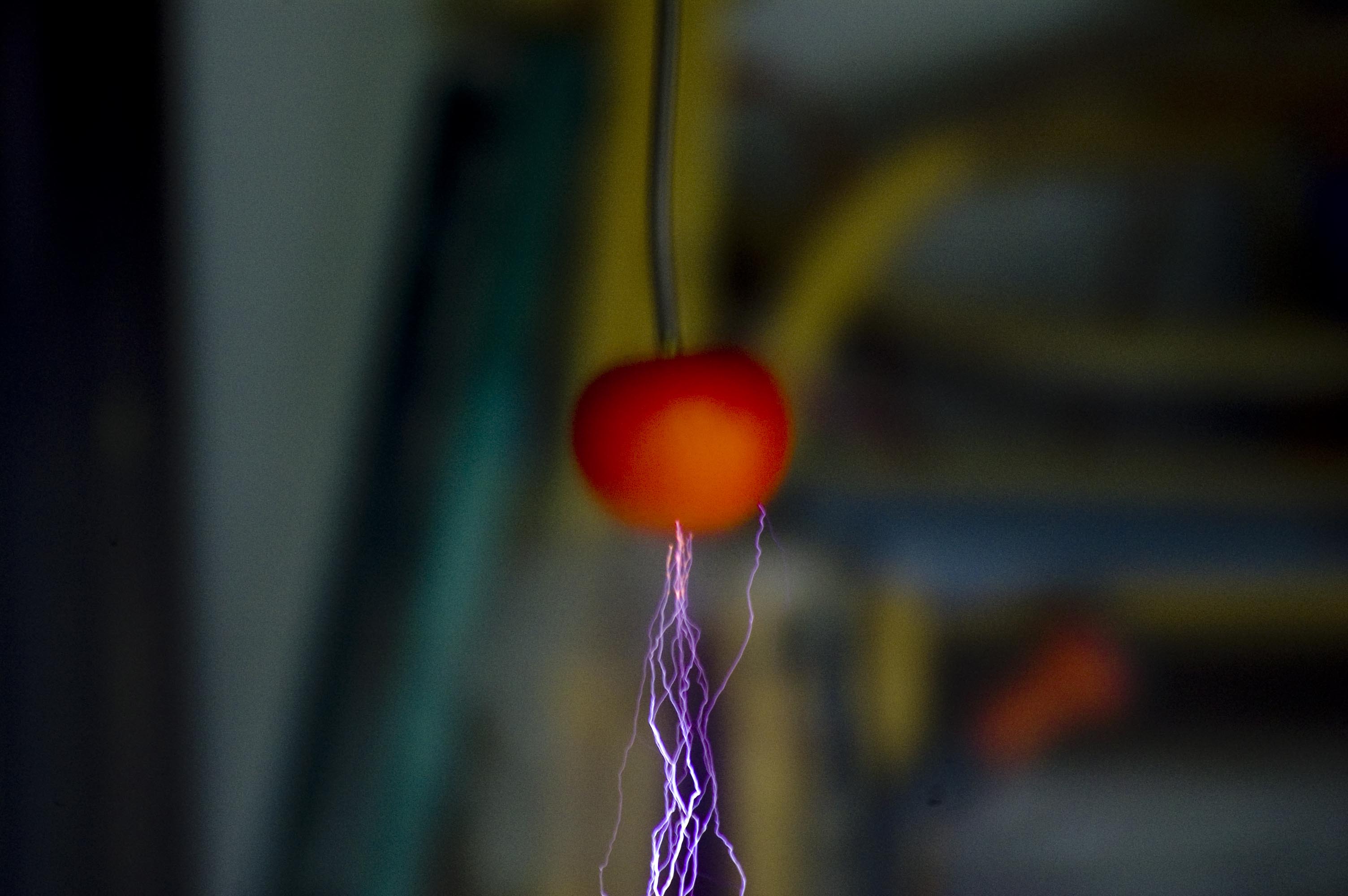

	Eine geerdete Tomate bei 500 000V - interessanterweise hinterher frei von irgendwelchen Schäden. Tomate müsste man sein für Hochspannungsexperimente.
	Ein Überschlag gegen Erde. Der Blitz ist ca. 45cm lang - nahe am erreichten Maximum von 54cm.

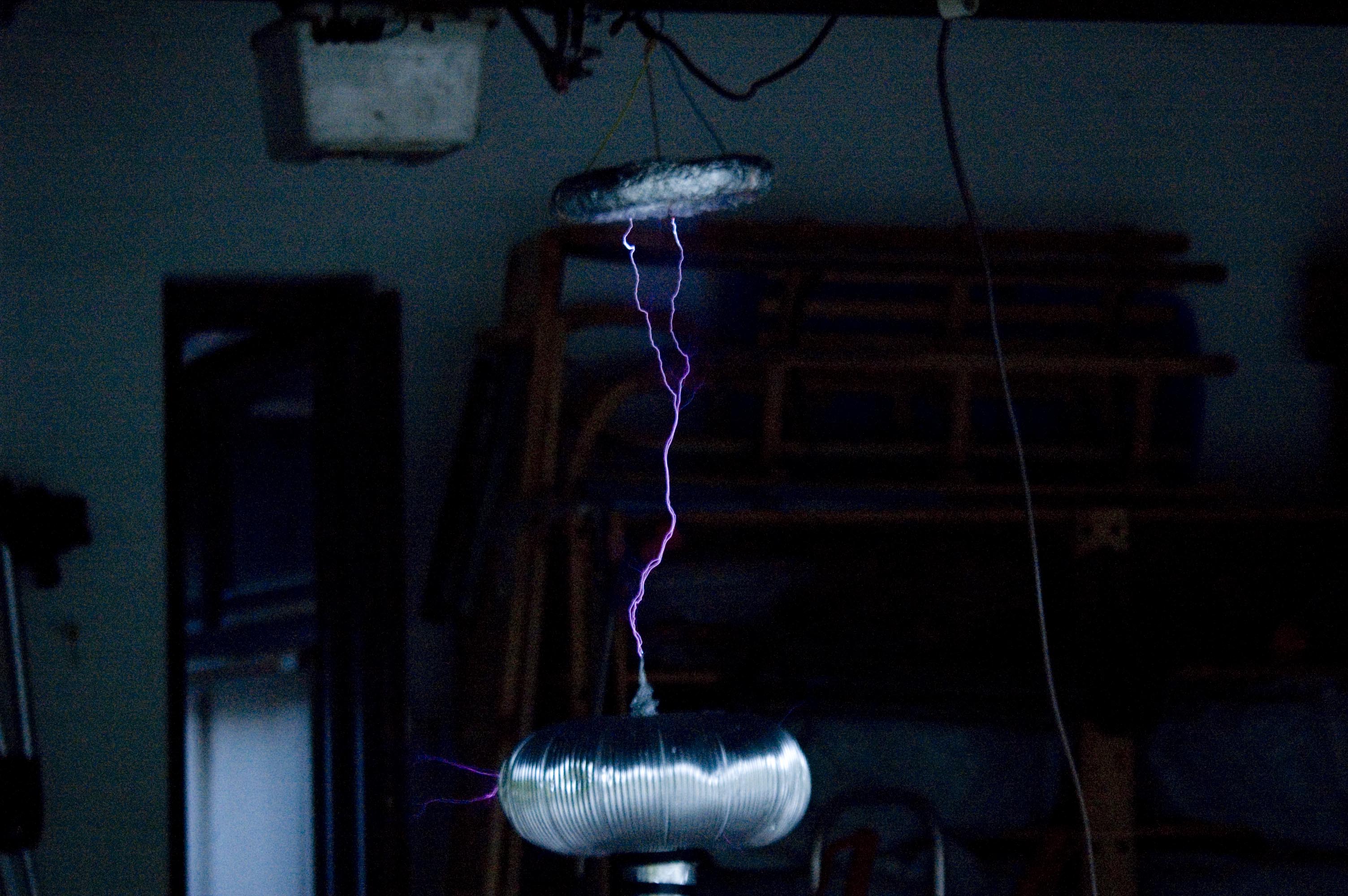

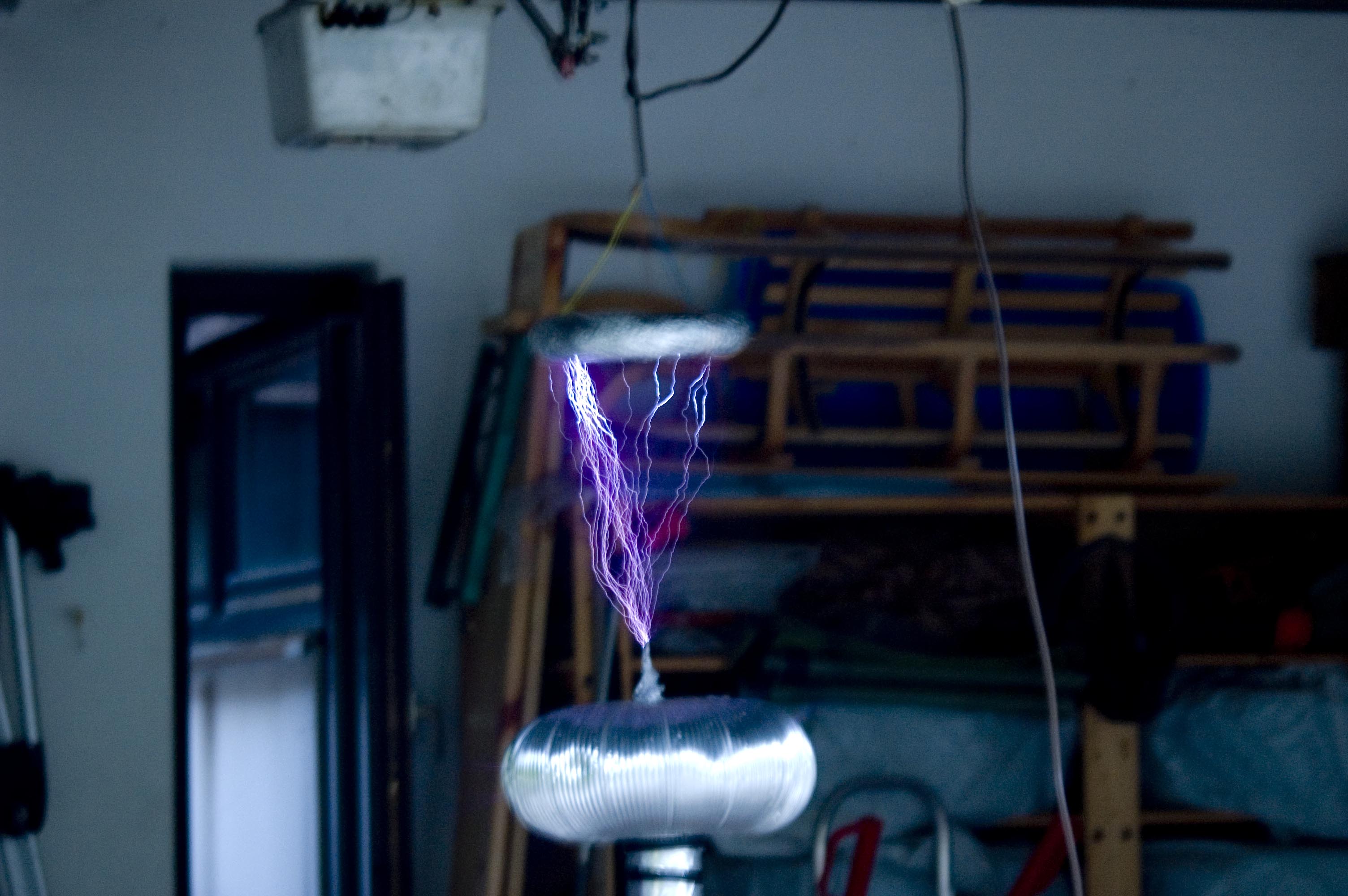

	Noch mehr Blitze gegen einen näher positionierten geerdeten Toroid, daher nun deutlich intensiver.

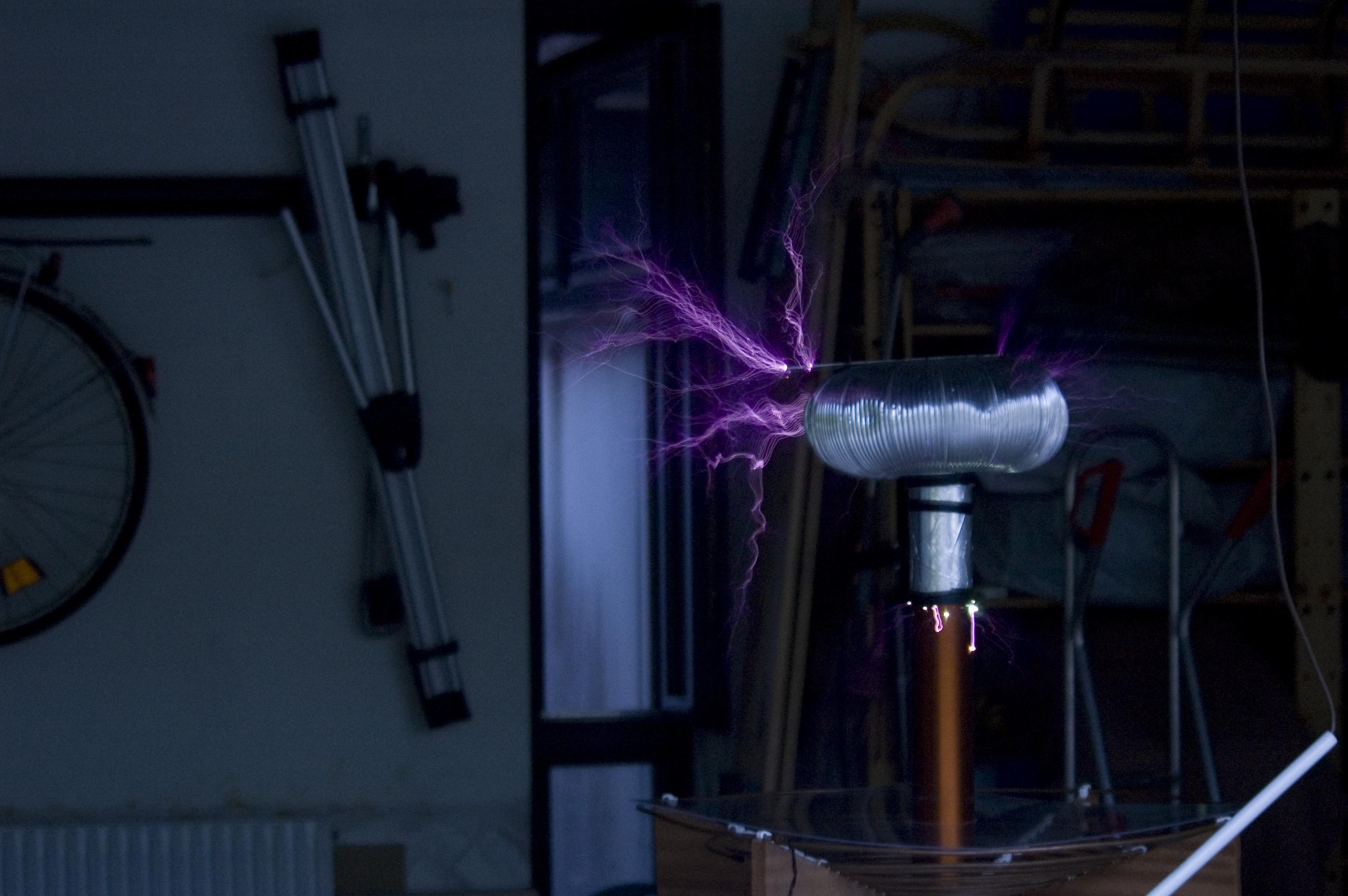

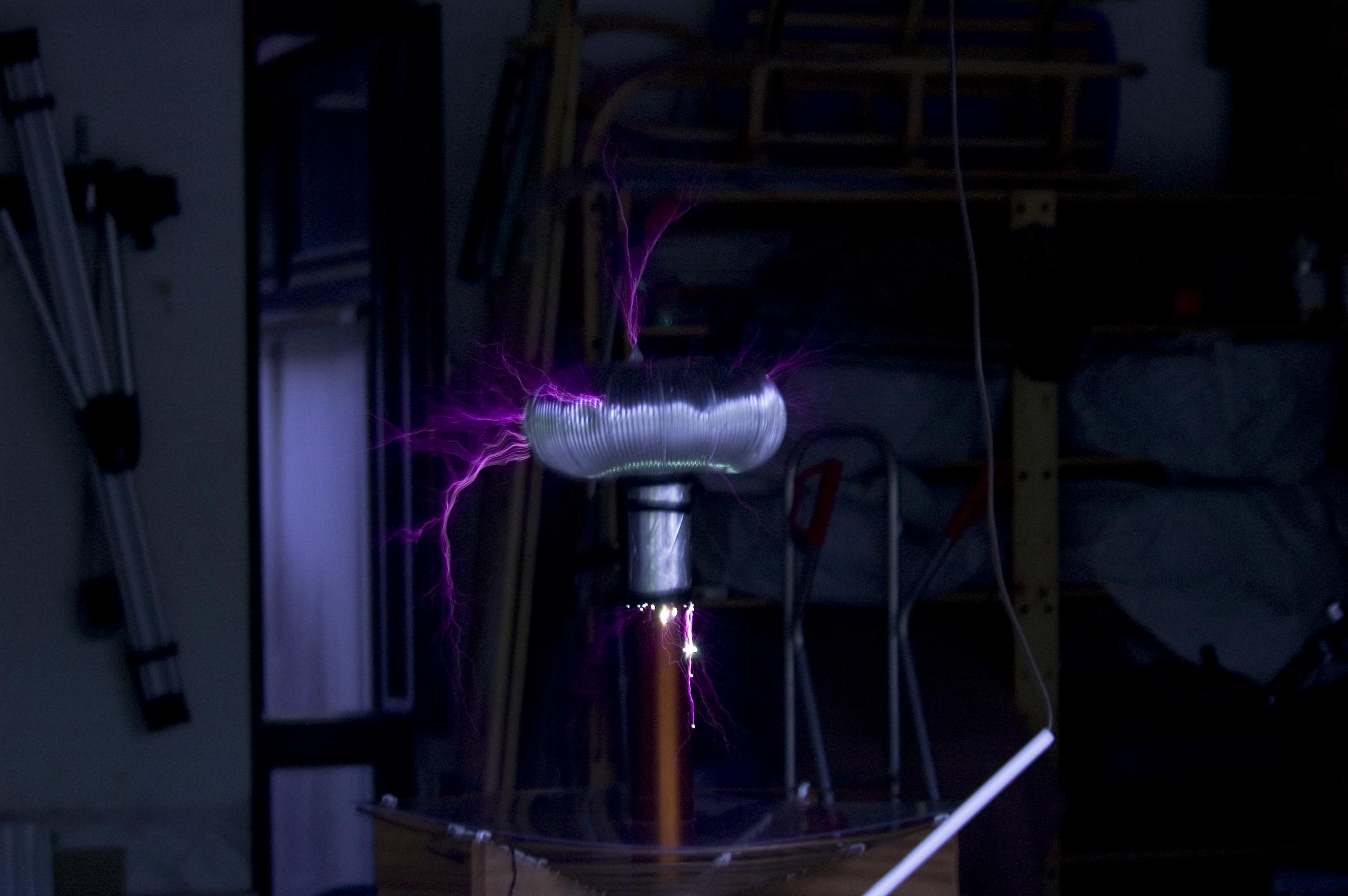

	Diverse freie Entladungen... leider brutzelt es an der Sekundärspule etwas. Das muss noch überarbeitet werden.
	Nochmehr...
	tüdü

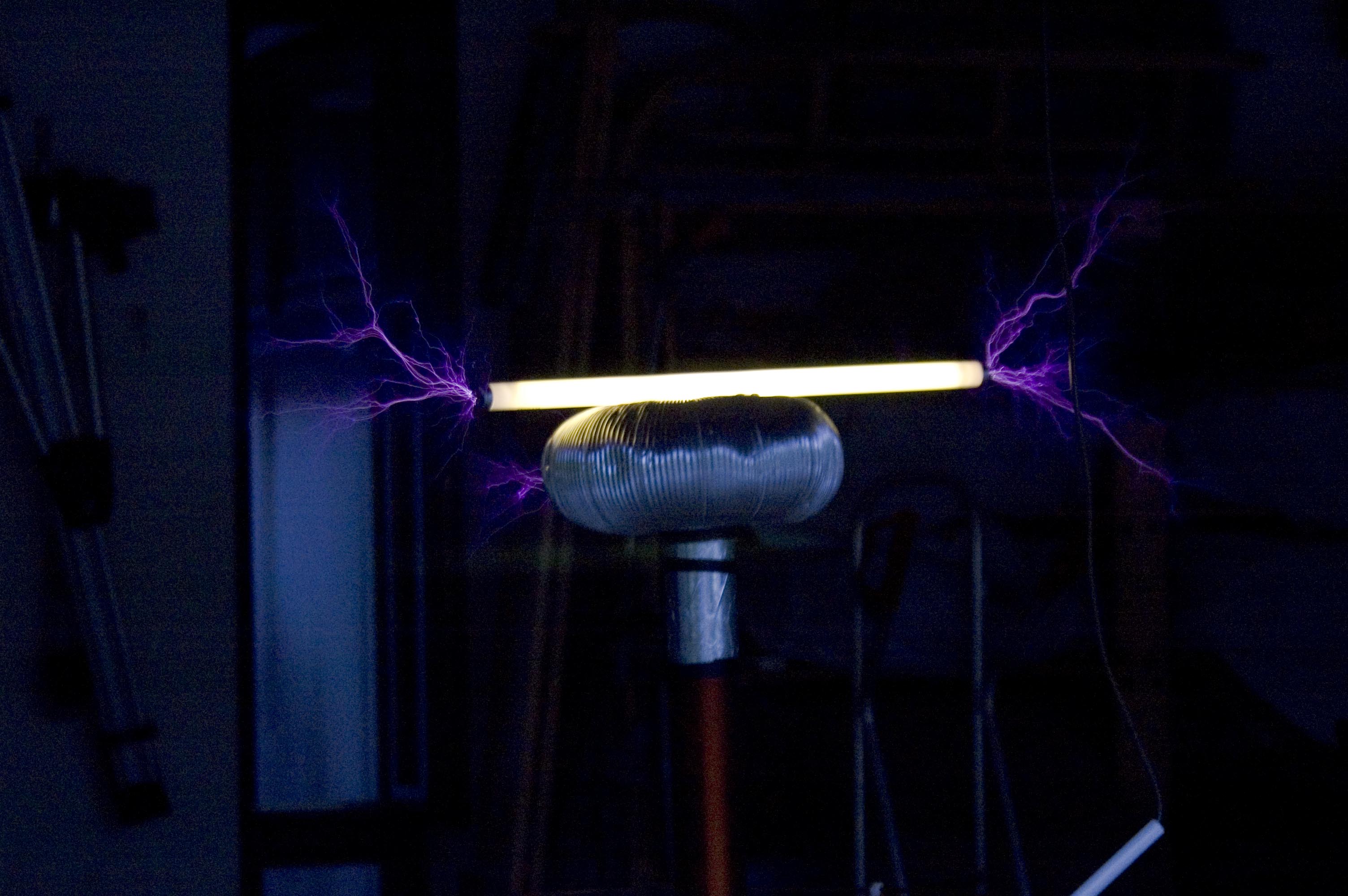

	Und der beliebte Gag mit Neonröhre.
	Und nochmal.
